Ventilateur ADH G2E7-0355 + VM

Ventilateur centrifuge - dimensions sortie air : 453x450mm - 1500t/min

Référence MVI 30040509

Ce ventilateur 30040509 NICOTRA est idéal pour les professionnels dans le domaine de la ventilation de la climation…

Voir la fiche technique

Créez votre compte pro pour accéder à vos tarifs.

Ventilateur centrifuge double ouie pour l’entrainement par courroie ADH G2E7-0355 + VM NICOTRA composé de 2 ventilateurs individuels ADH E4 connectés avec 3 rails d’équerre pour former une unité stable. Les 2 turbines reposent sur un arbre commun et possèdent une suspension triple. Volute en tôle d’acier galvanisé avec joint par agrafe simple replié et languette en V et nouvelle roue cylindrique avec géométrie des pales courbée vers l’avant.

  • Roulements à billes
  • Poids 110kg

Ventilateur ADH G2E7-0355 + VM

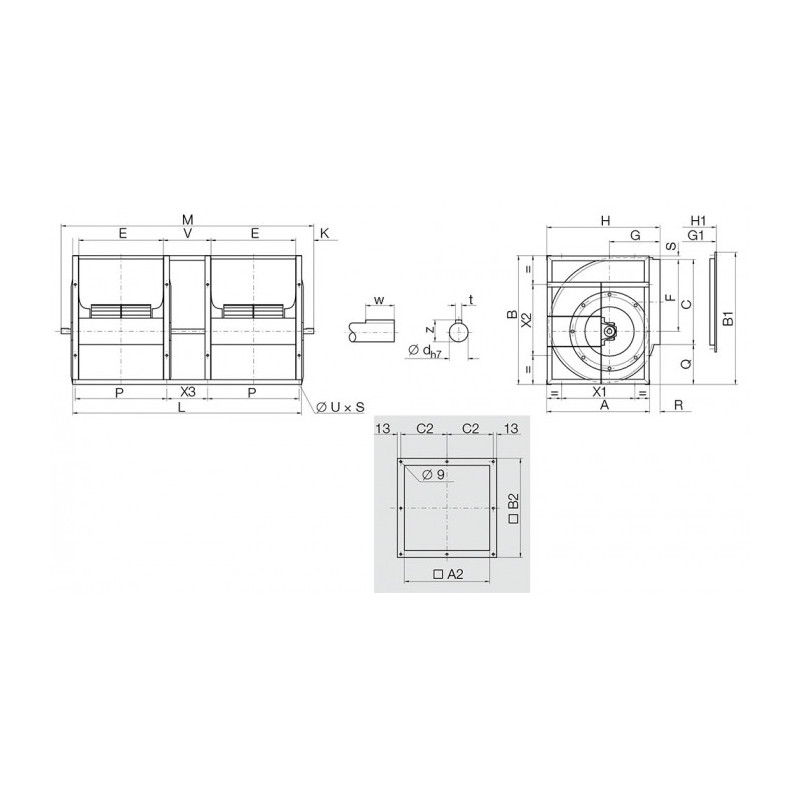

Cote d'encombrement : A = 551mm, B = 669mm, C = 450mm, E = 453mm, F = 381mm,G = 261mm, H = 588mm, L = 1341mm, M = 1545mm, P = 493mm, Q = 204mm, R = 37mm, S = 13mm, V = 355mm, K = 102mm, X1 = 355mm, X2 = 355mm, t = 12mm, w = 70mm, z = 43mm, ød = 40h7, uxs = 13x18, B1 = 682mm, H1 = 591mm, G1 = 264mm, A2 = 453mm, B2 = 509mm, C2 = 241,5mm

Ventilateur ADH G2E7-0355 + VM

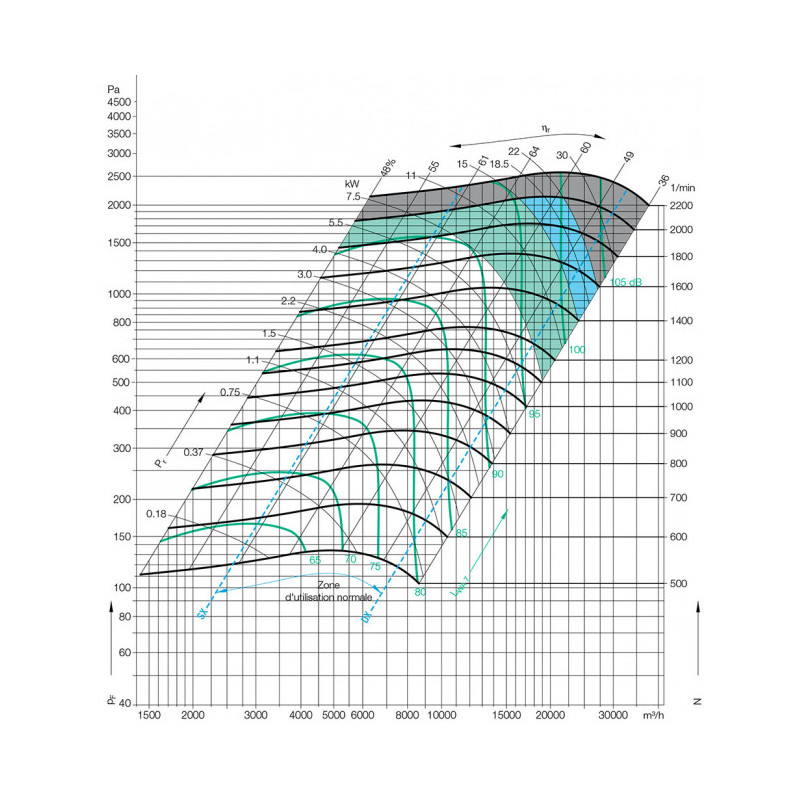

  • Débit (m3/h) 26000
  • Dimensions sortie d'air 453x450
  • Température de l'air véhiculé de - 20° à + 100°
  • Vitesse (tours/minute) 1500
  • Puissance absorbée (watts) 30000
