Sélection et installation des moteurs pour condenseurs et échangeurs thermiques
1 - Quel est l'importance du moteur ?
Choisir un moteur compatible avec le condenseur ou l'échangeur thermique permet d'assurer plusieurs aspects clés de son fonctionnement. Un moteur bien adapté optimise l'efficacité énergétique en garantissant un transfert de chaleur efficace et en réduisant la consommation d'énergie. Il assure également une meilleure durabilité du système, en évitant les contraintes mécaniques et thermiques qui pourraient entraîner des pannes fréquentes et des coûts de maintenance élevés. De plus, la compatibilité entre le moteur et l'échangeur garantit une performance optimale du système, que ce soit pour la climatisation ou la réfrigération. Un mauvais choix de moteur peut aussi nuire à la sécurité en provoquant des risques de surchauffe ou de défaillance. Enfin, un moteur compatible réduit les bruits et vibrations, créant ainsi un environnement plus agréable, notamment dans les espaces résidentiels ou professionnels.
2 - Quelle hélice pour coupler au moteur ?
L'hélice arrive en complément du moteur ce qui va assurer la ventilation de l'échangeur thermique.
Un autre élément est à prendre en compte, l'hélice peut être aspirante ou soufflante, comment faire le bon choix ?
Si l'hélice est qualifiée de soufflante, l'air passe d'abord par le moteur avant de traverser l'hélice. En revanche, l'hélice est considérée comme aspirante lorsque l'air traverse d'abord l'hélice avant d'atteindre le moteur.

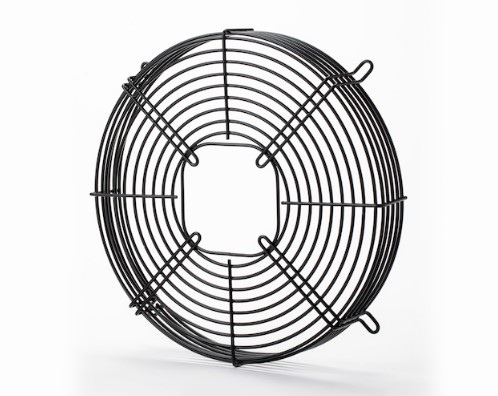

3 - Le choix de la grille
1 - Protection des composants :
Les grilles servent à protéger les éléments sensibles du système (comme les ventilateurs, les échangeurs thermiques ou les condenseurs) contre les débris, la poussière, la pluie et d'autres éléments extérieurs qui pourraient nuire à leur fonctionnement ou leur durabilité.
2 - Sécurité :
Les grilles empêchent l'accès non autorisé aux composants internes du système. Elles peuvent également servir de barrière pour prévenir les accidents, notamment en protégeant les opérateurs ou le personnel des parties mobiles ou chaudes du système.
3 - Résistance aux intempéries :
Étant installées à l'extérieur, les grilles pour installations rooftop par exemple, doivent être résistantes aux intempéries (vent, pluie, neige) et fabriquées à partir de matériaux durables, comme l'acier inoxydable ou les alliages résistants à la corrosion.
4 - Esthétique et intégration :
Dans les installations sur toit, la grille est également un élément esthétique. Elle doit s'intégrer de manière harmonieuse à l'architecture du bâtiment, tout en répondant aux exigences fonctionnelles et de sécurité.
4 - Le choix de la virole - différences entre virole courte et virole longue
Virole
Matériau de la virole
Encombrement
Installation
Répartition du flux d'air
Niveau sonore
Normes
Courte
Acier galvanisé, inox, aluminium
Faible
Facile souvent directement sur paroi
Moins homogène
Peut être plus élevé
CE, ISO 5133, ATEX (selon modèle)
Longue
Acier galvanisé, inox, aluminium
Moyen
Flexible s'adapte à différents réseaux de conduits
Plus homogène
Souvent plus faible
CE, ISO 5133, ATEX (selon modèle)
Le choix des composants d’un système de ventilation ou de refroidissement doit prendre en compte plusieurs critères comme : la compatibilité moteur-échangeur, le type d’hélice, la grille de protection, la virole, mais aussi les fixations, l'environnement, les indices de protection et la classe d’isolation. Une sélection adaptée garantit performance, durabilité et sécurité de l’installation.
