Virole longue en tôle d'acier. Hélice en polyamide renforcée avec de la fibre de verre.Grille de protection avant et arrière. Boîte de connection avec interrupteur marche-arrêt. Finition anticorrosion en résine de polyester, polymérisée à 190°C, après dégraissage alcalin, pré-traîtement sans phosphates.
Options : Certification ATEX, catégorie 2, pour atmosphères explosives et marque CE II 2 G/D EEx e ou antidéflagrantes.

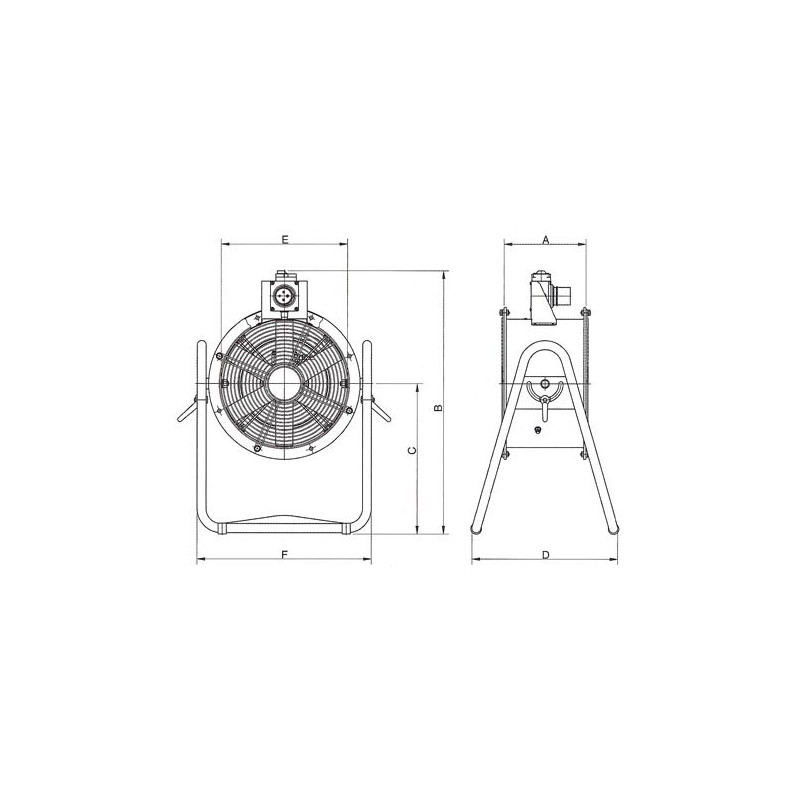

Plan

Cote d'encombrement : A= 430mm, B = 978mm, C = 594mm, D = 522mm, E = 640mm, F = 805mm

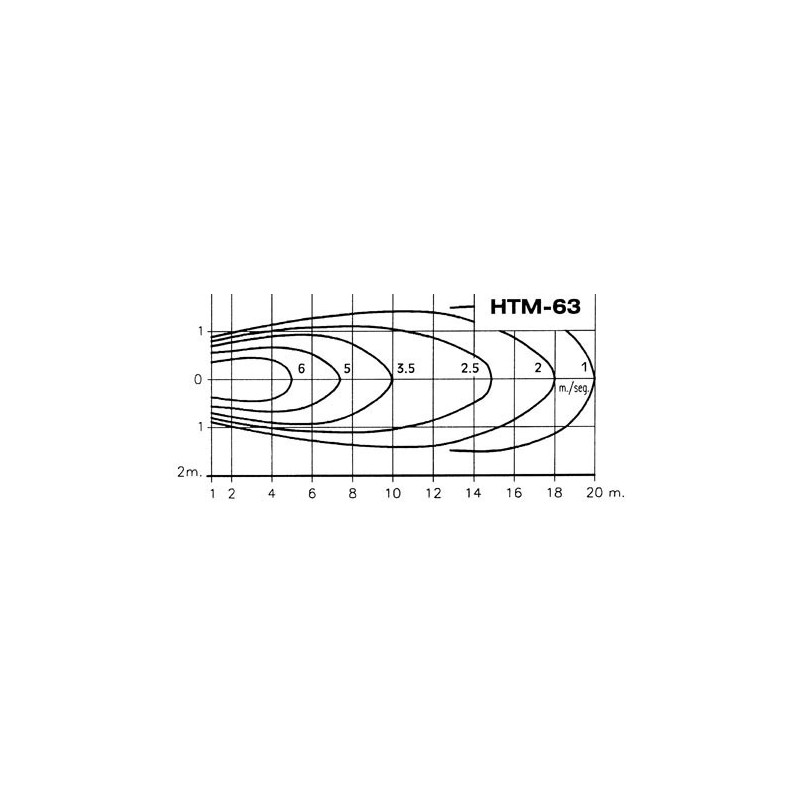

Courbe de débit

Options : Certification ATEX, catégorie 2, pour atmosphères explosives et marque CE II 2 G/D EEx e ou antidéflagrantes.
- Alimentation 230V
- Débit (m3/h) 18300
- Diamètre (hélice ou turbine) 630
- Fréquence 50Hz
- Indice de protection 42
- Sens de l'air Soufflant (Moteur - Hélice)
- Température de l'air véhiculé de - 10° à + 50°
- Vitesse (tours/minute) 1410
- Niveau sonore (décibels) 74
- Intensité (ampères) 5,20
- Puissance absorbée (watts) 1100
- Conformité RoHs Oui
- Monté sur roulements
GRILLE DE PROTECTION RT-63
Grille de protection normalisée à fixer côté aspiration ou refoulement. Evite tout contact avec l'hélice ainsi que l'introduction éventuelle de corps étrangers. Réalisée avec les dimensions normalisées selon DIN 24 167.

DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d air composé d une palette, dimensionnée selon la sensibilité à la vitesse d air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 28mm . Vitesse air enclenchement : 670 mètres/min. vitesse air déclenchement : 340 mètres/min.

VOLET AUTOMATIQUE WSK 65
Volet de surpression en thermoplastique. Ouverture par le débit d'air.

DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d'air composé d une palette, dimensionnée selon la sensibilité à la vitesse d'air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 49mm . Vitesse air enclenchement : 410 mètres/min. vitesse air déclenchement : 190 mètres/min.

DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d'air composé d'une palette, dimensionnée selon la sensibilité à la vitesse d'air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 72mm . Vitesse air enclenchement : 290 mètres/min. vitesse air déclenchement : 140 mètres/min.
