Ventilateur AT15/11 G2L D25 SH SB

dimensions sortie air : 373x404mm 18200m3/h - 1800t/min

Référence MVI 30041515

Marque NICOTRA

Ce ventilateur 30041515 NICOTRA est idéal pour les professionnels dans le domaine de électricité, électronique, froid industriel, industrie…

Voir la fiche technique

Créez votre compte pro pour accéder à vos tarifs.

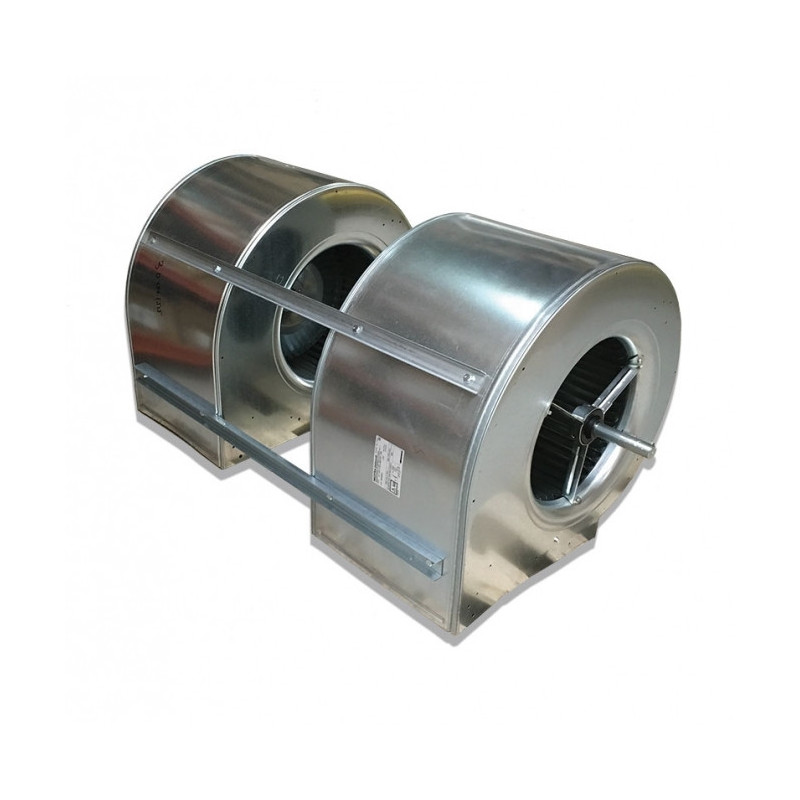

Ventilateur centrifuge double ouie AT15/11 G2L D25 SH SB NICOTRA composé de deux ventilateurs simples reliés par trois longerons en U pour l’entrainement par courroie avec roue à aubes courbées vers l’avant en tôle d’acier galvanisée.
Les deux hélices sont montées sur un arbre commun, soutenu par trois roulements.

  • Branchement électrique boîte à bornes
  • Roulements à billes
  • Masse 40kg

Ventilateur AT15/11 G2L D25 SH SB

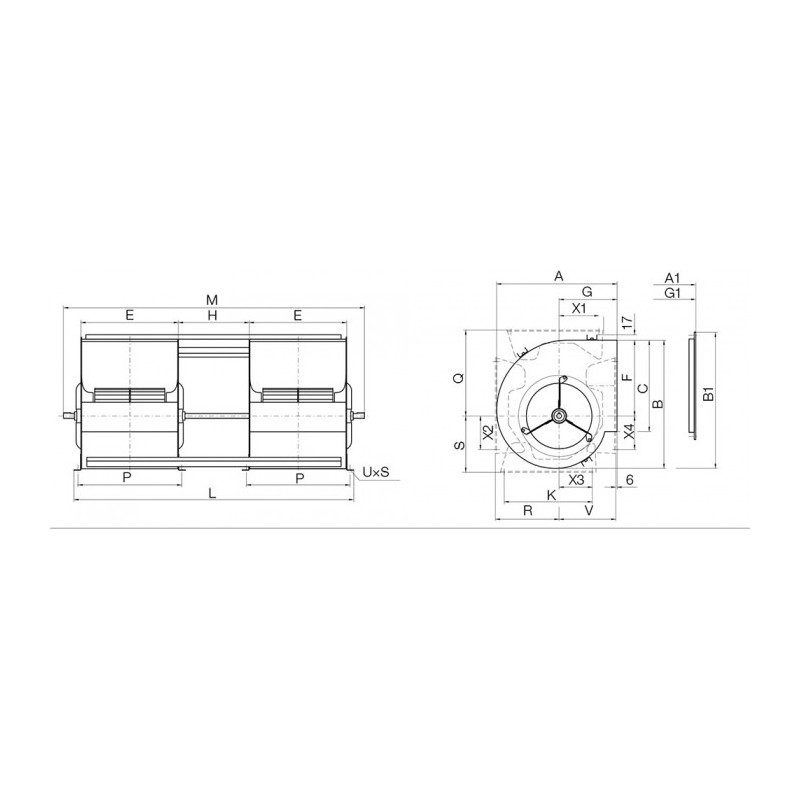

Cote d'encombrement : A = 569mm, B = 609mm, C = 404mm, E = 373mm, F = 342mm, G = 264mm, H = 294mm, L = 1190mm, M = 1260mm, P = 399mm, Q = 380mm, R = 309mm, S = 272mm, V = 258mm, K = 495mm, X1 = 197mm, X2 = 211mm, X3 = 201mm, X4 = 200mm, UxS = 11x16, t = 8mm, t1 = 28mm, w = 90mm, z = 105mm, d = 25mm, A1 = 572mm, B1 = 634mm, G1 = 267mm, A2 = 373mm, B2 = 397mm, C2 = 429mm, D2 = 453mm, E2 = 201.5mm, F2 = 213.5mm

Ventilateur AT15/11 G2L D25 SH SB

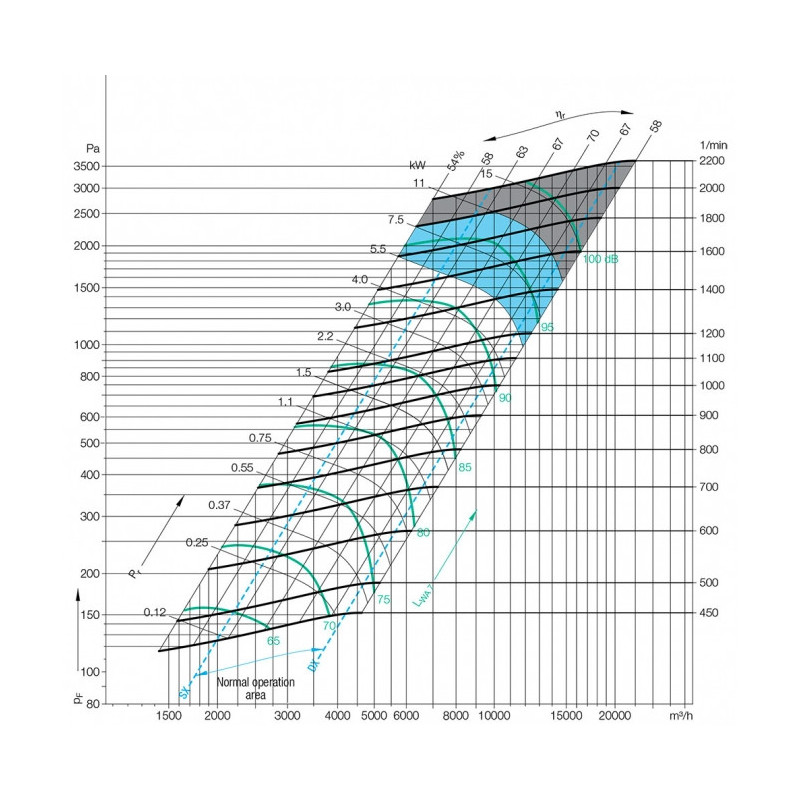

  • Débit (m3/h) 18200
  • Dimensions sortie d'air 373x404
  • Fréquence 50/60Hz
  • Température de l'air véhiculé de - 20° à + 85°
  • Vitesse (tours/minute) 1800
  • Niveau sonore (décibels) 102
  • Puissance absorbée (watts) 5500
