Ventilateur centrifuge G2E120-TD76-01

diamètre 120mm 2050t/min 190m3/h

Référence MVI 13410056

Marque Ebmpapst

Pour ce ventilateur centrifuge ebmpapst, la gamme d’application est très large : évacuation d’air, séchage, air de recirculation, soufflerie, installations d’épuration…

Voir la fiche technique

Créez votre compte pro pour accéder à vos tarifs.

- IP 44
- Roulements à billes
- Classe B
- Branchement électrique par boîte à borne
- Homologations EN60335-1, CE

- Masse 1.20kg

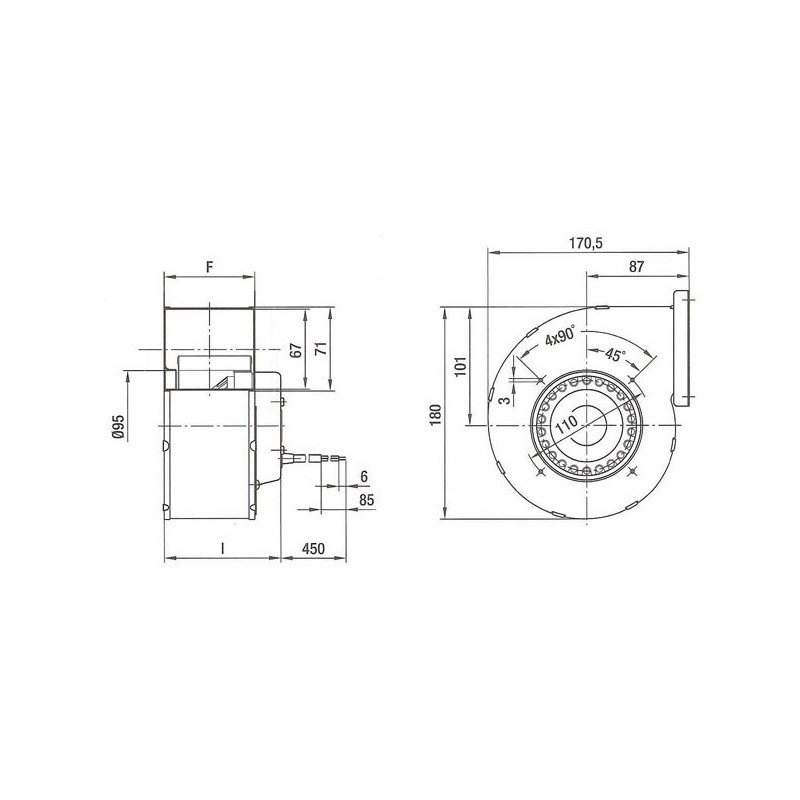

Plan
Ventilateur centrifuge G2E120-TD76-01
Cote d'encombrement : F = 59mm, I = 60mm

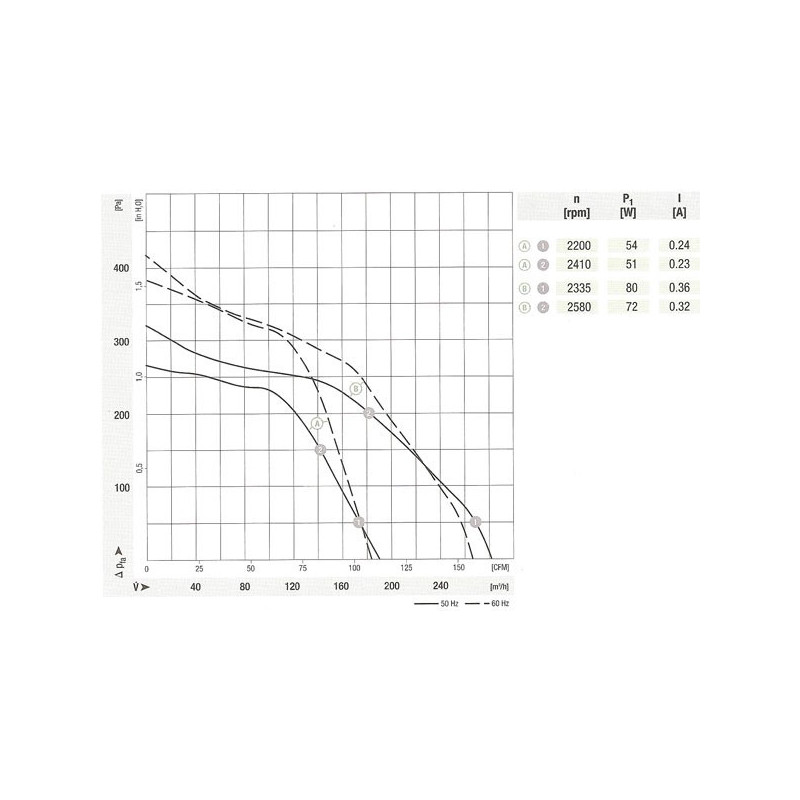

Courbe de débit
Ventilateur centrifuge G2E120-TD76-01

  • Alimentation 230V
  • Type de connexion boîte à bornes
  • Débit (m3/h) 190
  • Diamètre (hélice ou turbine) 120
  • Dimensions sortie d'air 120x59
  • Fréquence 50/60Hz
  • Indice de protection 44
  • Température de l'air véhiculé de - 25° à + 55°
  • Vitesse (tours/minute) 2050
  • Niveau sonore (décibels) 63
  • Intensité (ampères) 0.25
  • Puissance absorbée (watts) 57
  • Conformité RoHs Oui
  • Monté sur roulements
Accessoire ventilateur FILTRE COMPLET POUR G2E 108/120
Filtre + grille côté aspiration.
 Livraison sous 24/48h Livraison sous 24/48h
DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d'air composé d'une palette, dimensionnée selon la sensibilité à la vitesse d'air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 72mm . Vitesse air enclenchement : 290 mètres/min. vitesse air déclenchement : 140 mètres/min.
Délai de livraison : 5 semaines Délai de livraison : 5 semaines
VARIATEUR VEAT 2.5A APPLIQUE
Voyant de fonctionnement. Fonction arrêt + potentiomètre. Fusible de protection incorporé.
 Livraison sous 24/48h Livraison sous 24/48h
GRILLE DE PROTECTION G2E 120
Grille de protection normalisée à fixer côté aspiration ou refoulement. Evite tout contact avec la turbine ainsi que l'introduction éventuelle de corps étrangers.
 Livraison sous 24/48h Livraison sous 24/48h
VARIATEUR VEAT 2.5A ENCASTRABLE
Voyant de fonctionnement. Fonction arrêt + potentiomètre. Fusible de protection incorporé.
 Livraison sous 24/48h Livraison sous 24/48h
DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d air composé d une palette, dimensionnée selon la sensibilité à la vitesse d air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 28mm . Vitesse air enclenchement : 670 mètres/min. vitesse air déclenchement : 340 mètres/min.
Délai de livraison : 5 semaines Délai de livraison : 5 semaines
Accessoire ventilateur FILTRE DE RECHANGE POUR G2E 108/120
-
 Livraison sous 24/48h Livraison sous 24/48h
DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d'air composé d une palette, dimensionnée selon la sensibilité à la vitesse d'air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 49mm . Vitesse air enclenchement : 410 mètres/min. vitesse air déclenchement : 190 mètres/min.
Délai de livraison : 5 semaines Délai de livraison : 5 semaines
