Ventilateur compact W1G200-HH77-52

225x225x80mm 24V 2950t/min 1090m3/h

Référence MVI 13510590

Marque Ebmpapst

Grâce à leurs caractéristiques spécifiques les ventilateurs ebm-papst sont utilisables dans de nombreuses et diverses applications : transports frigorifiques, chantiers navals, génie climatique, salles blanches…

Voir la fiche technique

Créez votre compte pro pour accéder à vos tarifs.

- Carcasse avec moteur à rotor extérieur, de type commutation électronique
- Roulements à billes
- IP 42
- Isolation classe B
- Sens de rotation ant-horaire vu côté rotor
- Homologations VDE, UL, CSA
- Branchement électrique bornier
- PWM
- 0-10V
- Carter aluminium et 9 pales en tôle d’acier

- Masse 2.29kg

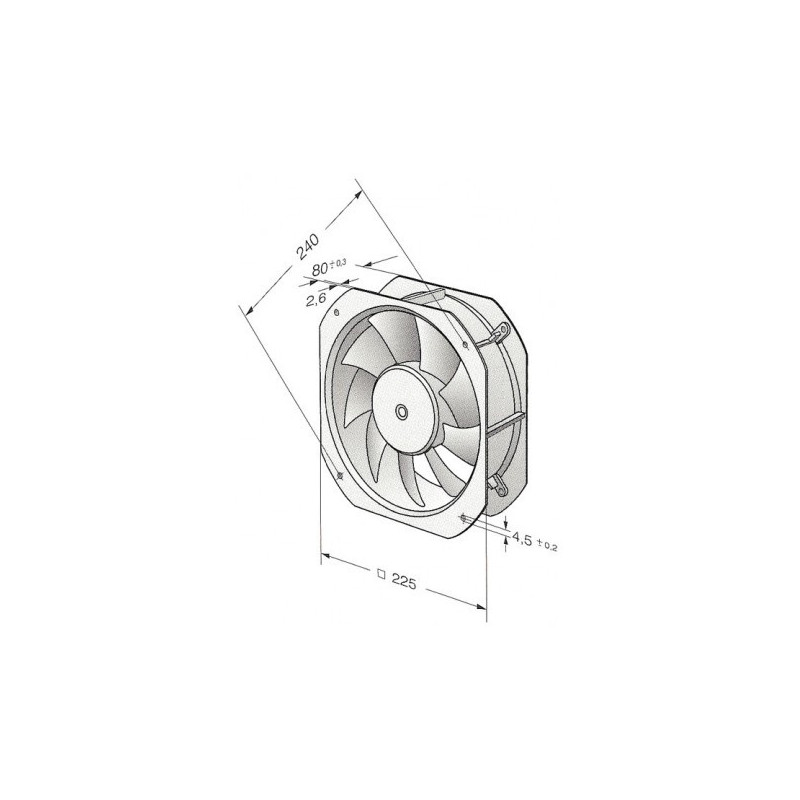

Plan
Ventilateur compact W1G200-HH77-52

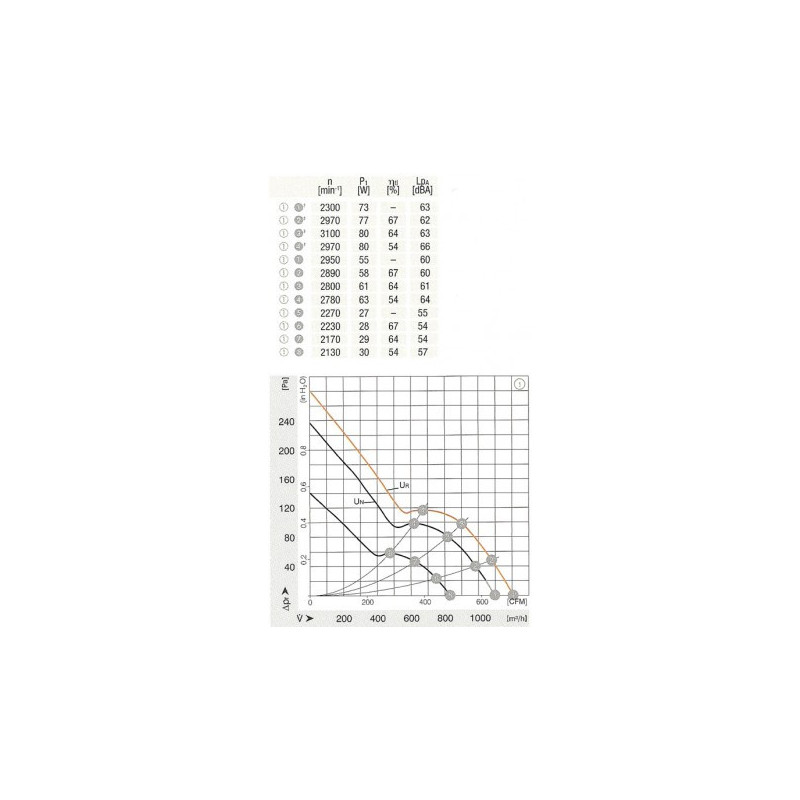

Courbe de débit
Ventilateur compact W1G200-HH77-52

  • Alimentation 24V
  • Type de connexion bornier
  • Débit (m3/h) 1090
  • Dimensions (mm) 225x225x80
  • Fréquence 50/60Hz
  • Indice de protection 20
  • Température de l'air véhiculé de - 15° à + 60°
  • Vitesse (tours/minute) 2950
  • Niveau sonore (décibels) 60
  • Puissance absorbée (watts) 55
  • A économie d'énergie Oui
  • Conformité RoHs Oui
  • Monté sur roulements
DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d'air composé d'une palette, dimensionnée selon la sensibilité à la vitesse d'air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 72mm . Vitesse air enclenchement : 290 mètres/min. vitesse air déclenchement : 140 mètres/min.
Date de réapprovisionnement : 02/12/2021 Date de réapprovisionnement : 02/12/2021
DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d air composé d une palette, dimensionnée selon la sensibilité à la vitesse d air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 28mm . Vitesse air enclenchement : 670 mètres/min. vitesse air déclenchement : 340 mètres/min.
Délai de livraison : 5 semaines Délai de livraison : 5 semaines
DETECTEUR DE FLUX D'AIR
Placé dans un endroit significatif du flux d'air, ce capteur permet de vérifier la présence ou l'efficacité de la ventilation. La réduction de la vitesse d'air par suite de l'encrassement d'un filtre, l'obstruction d'une entrée d'air ou l'arrêt accidentel du ventilateur entraîne l'ouverture ou la fermeture d'un contact électrique. Détecteur de flux d'air composé d une palette, dimensionnée selon la sensibilité à la vitesse d'air actionnant un microrupteur. Pouvoir de coupure : 250 V-5A. Longueur palette : 49mm . Vitesse air enclenchement : 410 mètres/min. vitesse air déclenchement : 190 mètres/min.
Date de réapprovisionnement : 02/12/2021 Date de réapprovisionnement : 02/12/2021
